應用范圍
適用于各種環境溫度較高，且對油溫有要求的各類機械設備。
功能特點
使用國際知名品牌壓縮機及制冷部件，保證高可靠運行。
CPU全自動控制，精度高，并提供報警輸出信號，確保主機的正常運轉。
最高可適用于環境溫度小于50℃的環境下。

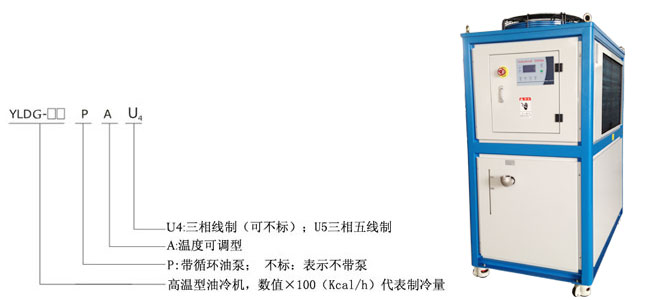

型號說明
選型指南
先確定好設備發熱量，發熱量計算好后，即可根據制冷量的大小選擇油冷機。一般油冷機的制冷量須為實際發熱量的1.3~1.5倍左右。
規格及技術參數 | ||||
型號 | YLD120 | YLD150 | ||
制冷能力 | [Kcal/h] | 12000 | 15000 | |
溫控范圍 | 20~35℃可調 | |||
使用條件 | 環境要求 | [°C] | 5~50°C,通風良好，無粉塵及腐蝕性氣霧，無日曬雨淋，無熱輻射，無震動 | |
油溫 | [°C] | 15-50 | ||
總電源 | 3PH/AC380V±10%/50Hz | |||
無油泵輸入功率 | [Kw] | 6.0 | 7.0 | |
帶油錄輸入功率 | [Kw] | 7.5 | 9.5 | |
帶油泵輸入電流 | [A] | 14 | 18 | |
油泵功率 | [Kw] | 1.5 | 2.2 | |
油泵流量 | [L/min] | 50 | 63 | |
不帶油泵流屋要求 | [L/min] | -10%~+ 50% | ||
配管規格 | [內螺紋] | G11/4" | G11/4" | |
外形尺寸 | 寬 | [mm] | 700 | 700 |
厚 | [mm] | 1095 | 1095 | |
局 | [mm] | 1290 | 1390 | |
重屋 | [Kg] | 220 | 280 | |
制冷劑 | R22 | |||
安全保護 | 冷媒高低壓保護、過載/短路/延時保護、電源缺相/逆相/過壓/欠壓保護 | |||
YLD120-150尺寸圖 | ||||||||||
型號 | A | B | C | D | E | F | G | H | I | J |
YLD150 | 700 | 1095 | 1338 | 660 | 870 | 120 | 390 | 170 | G1/4" | G1/4" |
YLD180 | 700 | 1095 | 1438 | 660 | 870 | 120 | 390 | 170 | G1/4" | G1/4" |
備注：
安裝時，在空氣吸入口處需保留≮80cm的空間，在熱風排出口處需保留≮200cm的空間。
以上冷卻能力在油溫35°C、環境溫度35°C條仵下測得，冷卻能力隨環境溫度越高。油溫越低而下降。
本公司產品不斷改進，具體結構尺寸與以上參數可能有所區別。
