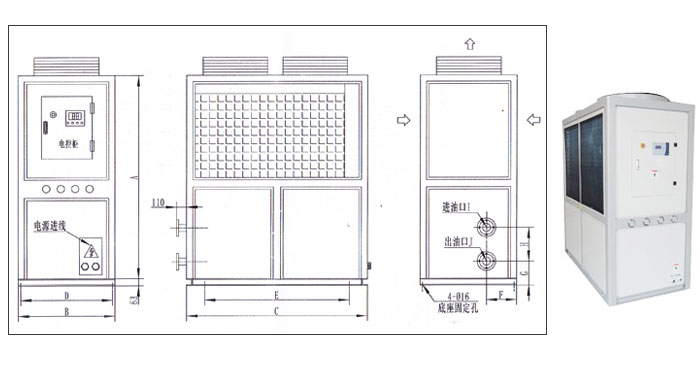

YLD400~1200尺寸圖 | ||||||||||
型號 | A | B | C | D | E | F | G | H | I | J |
YLD400 | 1800 | 800 | 1500 | 760 | 1200 | 250 | 200 | 280 | DN65 | DN65 |
YLD500 | 1900 | 900 | 1700 | 860 | 1400 | 250 | 200 | 350 | DN80 | DN80 |
YLD600 | 2000 | 1000 | 1900 | 960 | 1600 | 250 | 200 | 350 | DN80 | DN80 |
YLD800 | 2050 | 1000 | 2000 | 960 | 1600 | 250 | 230 | 350 | DN100 | DN100 |
YLD1000 | 2200 | 1100 | 2200 | 1060 | 1900 | 250 | 230 | 380 | DN125 | DN125 |
YLD1200 | 2100 | 1100 | 2800 | 1060 | 2500 | 250 | 230 | 380 | DN125 | DN125 |
規格及技術參數 | ||||||||
型號 | YLD400 | YLD500 | YLD600 | YLD800 | YLD1000 | YLD1200 | ||
制冷能力 | [Kcal/h] | 40000 | 50000 | 60000 | 80000 | 100000 | 120000 | |
溫控范圍 | 20~45°C可調 | |||||||
使用條件 | 環境要求 | [°C] | 5-43°C,通風良好，無粉塵及腐蝕性氣霧，無日曬雨淋，無熱輻射，無震動 | |||||
油溫 | [°C] | 15-50 | ||||||
總電源 | 3PH/AC380V±10%/50Hz | |||||||
無油泵輸入功率 | [Kw] | 15 | 19 | 23 | 30 | 43 | 49 | |
帶油泵輸入功率 | [Kw] | 19 | 25 | 28 | 38 | 54 | 60 | |
帶油泵輸入電流 | [A] | 36 | 48 | 55 | 75 | 105 | 115 | |
油泵功率 | [Kw] | 4 | 5.5 | 5.5 | 7.5 | 11 | 11 | |
油泵流量 | [L/min] | 160 | 200 | 263 | 315 | 400 | 526 | |
不帶油泵流屋要求 | [L/min] | -10%?+ 50% | ||||||
配管規格 | [法蘭] | DN65 | DN80 | DN80 | DN100 | DN125 | DN125 | |
外形尺寸 | 寬 | [mm] | 800 | 900 | 1000 | 1000 | 1100 | 1100 |
厚 | [mm] | 1500 | 1700 | 1900 | 2000 | 2200 | 2800 | |
局 | [mm] | 1800 | 1900 | 2000 | 2050 | 2200 | 2100 | |
重星 | [Kg] | 600 | 700 | 800 | 1000 | 1200 | 1600 | |
制冷劑 | R22 | |||||||
安全保護 | 冷媒高低壓保護、過載/短路/延時保護、電源缺相/逆相/過壓/欠壓保護 | |||||||
